Scheda tecnica

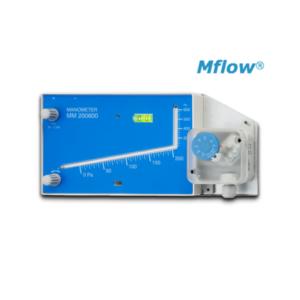

Il Metromanostato a colonna di liquido oltre alla lettura del valore di Pressione, permette di chiudere o aprire un circuito elettrico al raggiungimento di un valore di Pressione prefissato. La combinazione di Manometro e Pressostato realizzata nei Metromanostati è molto utile perché permette la taratura di precisione del Pressosato e la conoscenza, in qualsiasi momento, dello stato dell'elemento da controllare.

acquista subito

Il Metromanostato a colonna di liquido è disponibile in due versioni:

fondo scala 600 Pa
fondo scala 1500 Pa

questo strumento consente la lettura del valore di Pressione differenziale e di chiudere o aprire un circuito elettrico al raggiungimento di un valore di Pressione prefissato.

La diminuzione di Pressione, detta Perdita di Carico, causata dai Filtri varia nel tempo in funzione della quantità di impurità trattenute.
Quando la Perdita di Carico supera il valore di progetto, la Portata d’aria diminuisce e sono compromesse le prestazioni dell’impianto e è necessaria la sostituzione dei filtri.

La Misura della Perdita di Carico dei Filtri permette di eseguire la Manutenzione nel momento più adatto e di mantenere le prestazioni dell’impianto nelle condizioni ottimali al minor costo.

Il metromanostato è costituito da due componenti, un manometro e un pressostato collegati da una singola coppia di prese di pressione.

Nella versione con fondo scala 600 Pa il manometro ha lettura di precisione fino a 200 Pa e il pressostato ha campo di misura da 45 a 600 Pa.

Nella versione con con fondo scala 1500 Pa il manometro ha lettura di precisone fino a 500 Pa e il pressostato ha campo di misura da 100 a 1500 Pa.

Applicazioni

Il Metromanostato a colonna di liquido trova applicazione negli impianti di condizionamento collocati in aree civili, commerciali ed industriali.

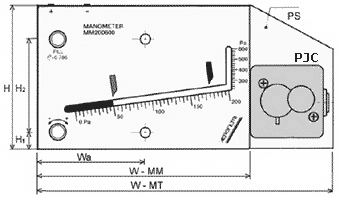

Dimensioni

Metromanostato a colonna di liquido - Dimensioni P_Peso [g]: 400…820
H_Altezza [mm]: 142
H1_Altezza [mm]: 17,5
Posizione Foro fissaggio
H2_Interasse [mm]: 90
Fori fissaggio
Wa_Larghezza [mm]: 105
Posizione Foro fissaggio
W-MM_Larghezza [mm]: 210
D_Profondità [mm]: 56
D_MR_Profondità [mm]: 62
Manopola Regolazione dello zero
PS_Piastra: in Alluminio

PJC Pressostato a membrana Johnson Control P33AB-9300

Metromanostato a colonna di liquido - PJC Campo: 0,45 ÷ 6 mbar (corrispondente a 45 ÷ 600 Pa) e 1,00 ÷ 15 mbar (corrispondente a 500 ÷ 1500 Pa)
Pressione di scoppio: 300 mbar
Classe di Protezione IP 54 – DIN40050/IEC 144
Portata dei contatti 5 (2) A, 250 Vca


Caratteristiche

Caratteristiche principali Questi strumenti sono caratterizzati da:
– Semplicità di Installazione
– Facilità di Regolazione e Lettura
– Lettura di precisione nel Campo 0 ÷ +200 Pa e 0 ÷ +500 Pa
Pressione di scoppio 2 bar
Temperatura di stoccaggio – 40 °C ÷ + 60 °C
Materiale Corpo Policarbonato e ABS
Dispositivo di Regolazione dello zero, camera anti-perdita
Protezione IP 54
Precisione 5 Pa


Accessori

  • Viti di fissaggio N°_2
  • Liquido manometrico ρ = 0,786 kg/dm3 (600 Pa) o ρ = 1,87 kg/dm3 (1500 Pa) : 33 ml
  • Tubo manometrico 1 m

Etichette autoadesive

  • Filtro pulito: verde
  • Filtro sporco: rossa


Installazione

  • Misura Perdita di Carico di un Filtro a canale
    (+) a monte del Filtro
    (-) a valle del Filtro
  • Misura Depressione rispetto all’ambiente
    (-) nel locale
    (+) libero
  • Misura Sovrapressione rispetto all’ambiente
    (+) nel locale
    (-) libero
  • Misura Velocità Aria mediante tubo di Pitot
    (+) Pressione totale
    (-) Pressione statica
  • Misura Portata Aria tramite Misuratore di Portata
    (+) a monte dell strumento
    (-) a valle dello strumento


Metromanostato a colonna di liquido
