Descrizione

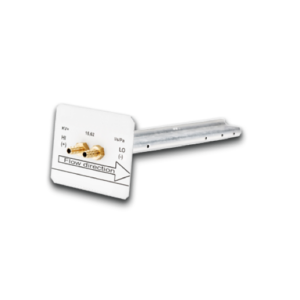

La Sonda di portata volumetrica per trasduttore DPT flow U è un dispositivo per la misura velocità e pressioni statiche e totali dei flussi d’aria in un condotto.
Il suo design è studiato in modo tale da amplificare la pressione differenziale così da permettere una misurazione precisa di velocità d’aria inferiori a 1 m/s.

Vantaggi:

  • Molteplici punti di rilevamento per un’elevata precisione
  • Facilità d’installazione
  • Punti di rilevamento smussati per letture costanti
  • 2% di precisione
  • amplificazione del segnale di 2.5 volte
  • accetta tubi da 1/4 di diametro esterno

Dimensioni

Semplice da installare, la Sonda FloXact ™ è disponibile in diverse varianti a seconda del diametro dei canali circolari:

  • 100 mm
  • 125 mm
  • 160 mm
  • 200 mm
  • 250 mm
  • 315 mm
  • 400 mm
  • 450 mm
  • 600 mm
  • 630 mm

Funzionamento

La Sonda opera secondo il principio dei tubo di Pitot che misura misura la pressione totale e una pressione statica del flusso. Le prese di pressione poste sulla superficie principale percepiscono la pressione totale, mentre quelle sulla parte posteriore rilevano una pressione statica .
La differenza tra pressione totale e pressione statica coincide con la pressione dinamica che è in relazione alla velocità dell’aria secondo la formula:

Pfs = 1/2*ρ*V^2
dove

  • Pfs è la pressione dinamica,
  • ρ è la densità dell’aria,
  • V è la velocità dell’aria.

LA portata volumetrica dell’aria può essere determinata con la seguente formula:

Q = Kv * √Pfs
dove

  • Q è la portata,
  • Kv è il coefficiente di targa di ogni sonda,
  • Pfs è la Pressione differenziale misurata dalla sonda.

Istruzioni di montaggio

  • Verificare che le dimensioni della Sonda FloXact™ corrispondano con il condotto o il terminale dov’è installato.
  • La Sonda FloXact™ deve essere montata nel condotto praticando un foro del diametro di 25 mm.
  • Fissare l’estremità opposta con i bulloni filettati.
  • Controllare che la direzione del flusso dell’aria nel condotto corrisponde con la freccia stampata sull’etichetta della Sonda FloXact™.
  • Per i condotti circolari, si consiglia di installare la sonda FloXact™ in posizione diagonale nel condotto così da ridurre al minimo le irregolarità degli schemi del flusso d’aria nei piani orizzontali e verticali.
